Rolamento de Rolos Cilíndricos

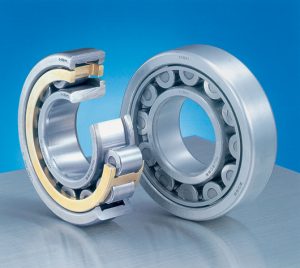

Rolamentos de rolos cilíndricos são rolamentos de construção simples em que os rolos de forma cilíndrica estão em contato linear com a pista. Possuem uma grande capacidade de carga, principalmente, apoiando a carga radial. Como o atrito entre os corpos rolantes e o rebordo do anel é reduzido, os rolamentos de rolos cilíndricos são adequados para altas rotações. Há os seguintes tipos de rolamentos de rolos cilíndricos: NU, NJ, NUP, N e NF para os de uma carreira, e os tipos NNU e NN para os rolamentos de duas carreiras, sendo que, o anel interno e o anel externo são separáveis em ambos os tipos. Os tipos de rolamentos de rolos cilíndricos que não têm o rebordo no anel interno ou no anel externo permitem o movimento relativo entre ambos na direção axial e são utilizados como rolamentos de lado livre. Os rolamentos de rolos cilíndricos que possuem rebordos nos dois lados de um dos anéis, interno ou externo, e um rebordo no outro anel, podem apoiar a carga axial de certo grau em um sentido. Os rolamentos de duas carreiras de rolos cilíndricos têm alta rigidez em relação à carga radial e são usados principalmente em fusos de máquinas-ferramentas. Nos rolamentos de rolos cilíndricos as gaiolas normalmente usadas são as prensadas de aço e as usinadas de latão. Há também uma quantidade pequena com gaiolas de poliamida. Rolamentos de Rolos – Rolamento de Rolos Cilíndricos

Os rolamentos de rolos cilíndricos do tipo E tem uma alta capacidade de carga e suas dimensões principais são idênticas aos tipos normalizados. Os rolamentos de rolos cilíndricos de duas carreiras que são os tipos NNU, NN são largamente utilizados em aplicações que requerem rolamentos de parede fina, tais como, eixos principais de máquinas-ferramentas, rolos laminadores e equipamentos de impressão e são também fabricados com furos cônicos para serem usados com bucha de fixação. Os rolamentos de rolos cilíndricos de quatro carreiras são vedados e foram desenvolvidos para serem utilizados em laminadores e também para suportar altíssimas cargas em mínimos espaços limitados na seção transversal de tais equipamentos. Os rolamentos de rolos cilíndricos do tipo SL não são separáveis, não possuem gaiolas e oferecem vantagens padronizadas em aplicações onde são necessárias cargas extremamente pesadas, como redutores. As designações dos rolamentos de rolos cilíndricos de uma carreira são: NU2, NU3, NU4, NJ2, NJ3, NJ4, NUP2, NUP3, NUP4, N2, N3, NF2, NF3, NU22, NU23, NJ22, NJ23, NU10, NJ10, HJ2, HJ3, HJ22, HJ23; e os rolamentos de rolos cilíndricos de duas carreiras são: NN30, NNU49; e os rolamentos de rolos cilíndricos não separáveis são: SL0248, SL1848, SL0148, SL0249, SL1849, SL0149, SL1818, SL1822, SL1923, SL1829, SL1830, SL0450.
